Con Eduardo Torroja en La Barca de la Florida. El puente atirantado del acueducto de Tempul (y 2).

La exitosa y brillante obra que el Ingeniero de Minas Juan Gavala Laborde había realizado en el vado de La Florida, para restablecer de manera provisional el acueducto de Tempul, permitió a la Sociedad de Aguas de Jerez un pequeño respiro hasta encontrar una solución definitiva. Conscientes de que era preciso construir un nuevo puente sobre el Guadalete con el que sustituir al que la riada de 1917 había destruido, se encargó la obra a una de las empresas más relevantes del país: la Compañía de Construcciones Hidráulicas y Civiles. El proyecto y ejecución de este puente-acueducto sería encargado por sus responsables a un joven ingeniero: Eduardo Torroja.

Eduardo Torroja Miret (1899, 1961) era hijo del eminente matemático Eduardo Torroja Cavallé de quien desde sus primeros años recibió una sólida educación impregnada de rigor científico. Entre 1917 y 1923 cursa los estudios de Ingeniero de Caminos con gran brillantez, gracias a lo cual su profesor, José Eugenio Ribera, que había fundado años antes la Compañía de Construcciones Hidráulicas y Civiles, le ofrece colaborar con él. En dicha empresa trabajará Torroja hasta 1927, en el que abrirá su propia oficina de proyectos. En estos primeros años de ejercicio profesional, el joven ingeniero destacará ya por las soluciones técnicas novedosas que aporta a las obras que proyecta. Entre sus primeras realizaciones, junto a las cimentaciones de los puentes de San

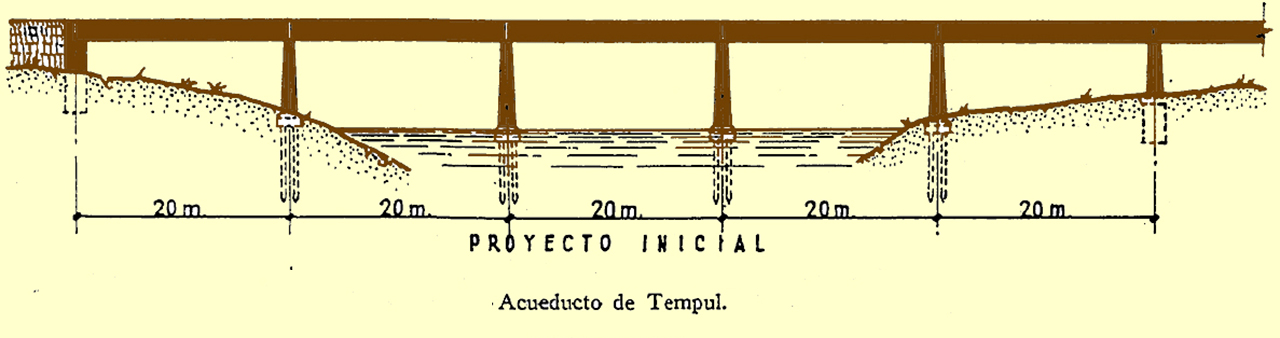

Telmo en Sevilla y de Sancti Petri en San Fernando, figura el puente-acueducto de Tempul que le ha hecho figurar en la historia de la ingeniería civil española como uno de los pioneros del hormigón pretensado.Torroja proyecta el puente-acueducto en 1925, y las obras, dirigidas sobre el terreno por el ingeniero Francisco Ruiz Martínez, se realizarán durante los dos años siguientes, dándose por terminadas en enero de 1927. El proyecto original proponía salvar la distancia de 280 m. que separan los dos extremos del perfil del valle del Guadalete con un acueducto formado por 14 tramos de cajones de 20 m de longitud apoyados sobre pilas.


Si bien la mayoría de los pilas se cimentaban sobre terrenos que sólo eran cubiertos por el río en momentos de grandes crecidas, dos de ellas debían hacerlo en el cauce, a más de 11 m. de profundidad, lo que encarecía notablemente la obra. Los estudios geotécnicos aconsejaron evitar la construcción de estos pilares, por lo que Torroja hubo de modificar el proyecto buscando una solución ingeniosa. Pero dejemos que él mismo nos lo relate, tal como lo hacía en un artículo que ese mismo año escribió para la Revista de Obras Públicas (1):

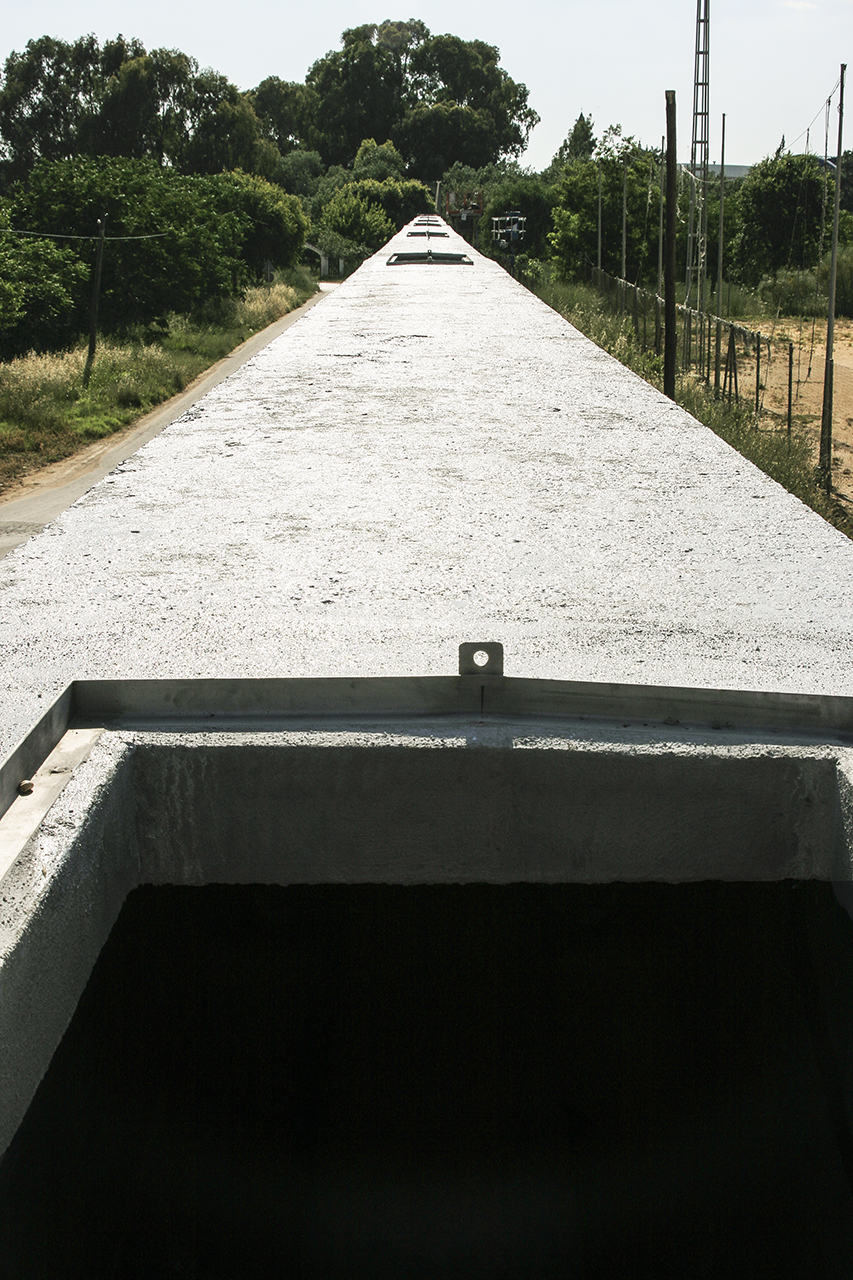

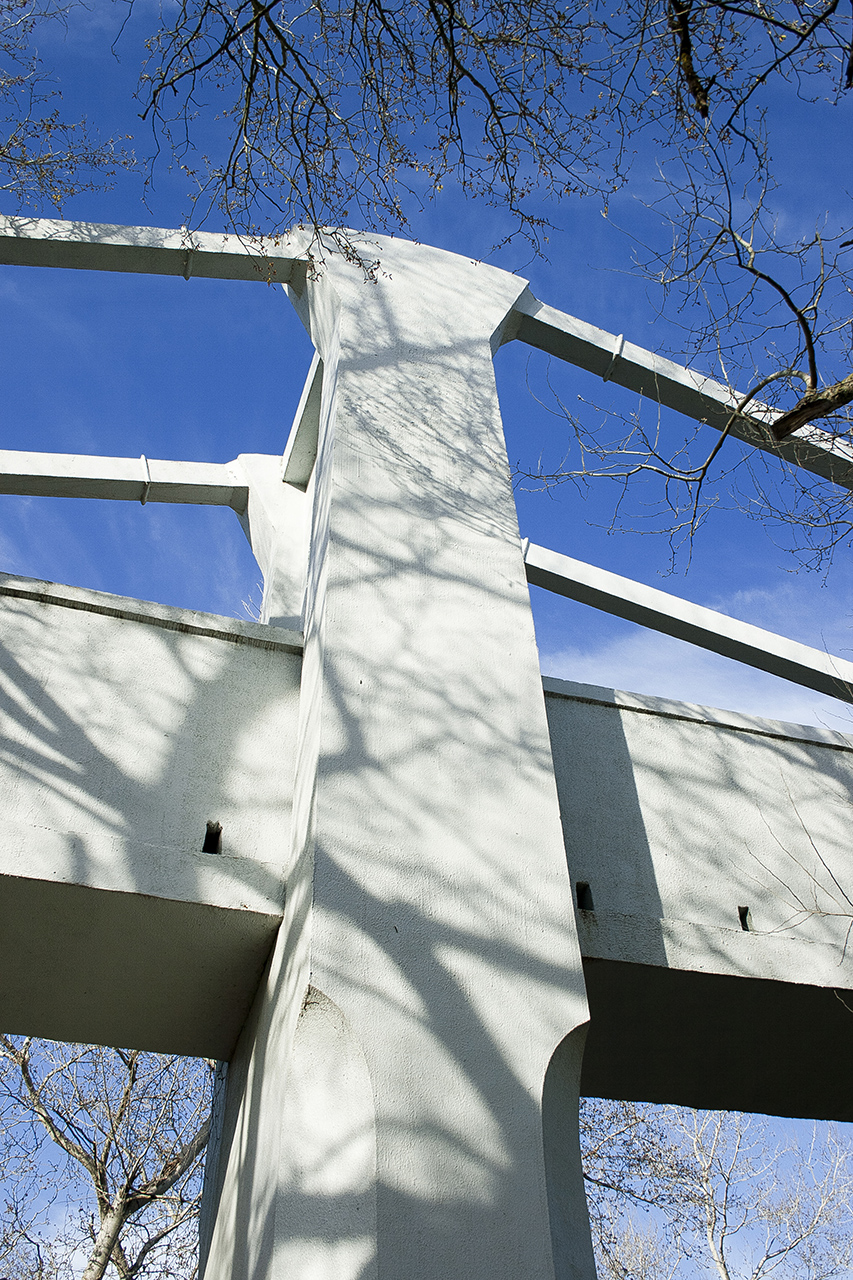

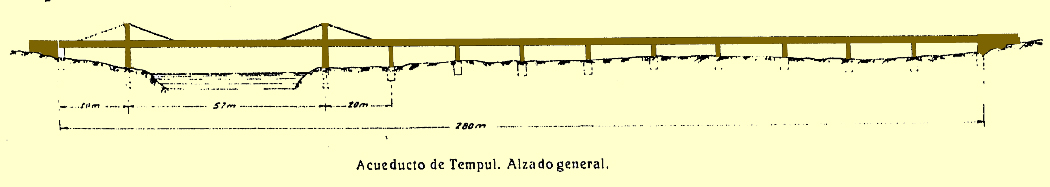

“El puente está formado por once luces rectas de 20 m. y una tipo “Cantilever” de 57 m. La sección transversal es una caja constituida por dos paredes o cuchillos de 1,50 m. de alto y 0,15 de espesor unidos por dos losas del mismo grueso. Sobre la inferior apoya la tubería de fundición por intermedio de camas de hormigón, y la losa superior sirve al mismo tiempo de pasadera y de cabeza de compresión del tramo. La tubería de fundición, de 42 cm, queda así abrigada de la intemperie, es cómodamente inspeccionable, y para facilitar la reposición de sus tubos se han dispuesto aberturas cada 20 m en la losa superior, tapadas normalmente con losas de hormigón… La particularidad de la obra está en la luz principal formada por dos ménsulas de 20 m de voladizo y un tramo central de 17 m. apoyado en ellas. Cada “cantiléver” o ménsula está constituido por dos tramos de 20 m, análogos a los descritos, unidos por tirantes de cable hormigonado que apoyan sobre la pila a una altura de 5,80 m. sobre el tramo”.

Torroja se detiene en los datos técnicos y, en especial, en las tensiones soportadas por los cables que sujetan las ménsulas o tramos voladizos, superiores a 200 t., que se resisten con “…cuatro cables de acero de 63 mm de diámetro, formados por siete cordones de 37 alambres cada uno…”. Estos tirantes, que después se recubrirían de hormigón, eran uno de los elementos más relevantes de la obra, de ahí que el ingeniero se detenga en su descripción: “están formados por un cordón central de 37 hilos de acero dulce y otros seis cordones análogos en hélice de acero alto en carbono, y han sido suministrados por la Sociedad José María Quijano, Forjas de Buelna”.


Pero ¿dónde radica la innovación de la solución adoptada por el ingeniero? Como el propio Torroja señala, “la dificultad principal de construcción está, al parecer, en tensar el cable para que al entrar en trabajo no ceda excesivamente. Pero esto se resolvió con toda facilidad por el siguiente procedimiento: la cabeza o parte superior de la pila se hormigonó separada del resto de tal modo que pudiera desplazarse verticalmente, para lo cual las armaduras verticales quedaron libres en tubos preparados al efecto y los cables apoyaban sobre camas de palastro empotradas sobre la cabeza de la pila. Pasado el mes de fraguado de los tramos se levantaron las cabezas de las pilas con gatos hidráulicos tensando con ello los cables hasta hacer despegar los tramos de la cimbra, y se enclavó la obra terminando de hormigonar las pilas y haciendo el revestimiento de los cables”. El ingeniero se extiende en detalles técnicos y así, explica que se utilizaron dos gatos hidráulicos capaces de levantar 60 t. cada uno, alojados en cajas preparadas al efecto. Poco a poco se fueron elevando las cabezas de las pilas para que los cables ganaran tensión, llegando a elevar la cabeza de la pila hasta 40 cm, mientras que la punta del tramo-ménsula lo hacía sólo 5 cm., despegándose así de la cimbra construida en el lecho del río, que a modo de potente andamiaje, sujetaba la caja central hasta que los cables, al ser tensados, pudieron soportar su peso.

Torroja alude a este momento, tan especial, y describe como “después de descimbrado y sobrecargado el tramo se retiró la cimbra y se esperó veinte días, observando durante este periodo las deformaciones plásticas de los cables, que se amortiguaron completamente en diez días”. Posteriormente se procedió a hormigonar los huecos que quedaban entre las pilas y sus cabezas, retirando los gatos hidráulicos utilizados para elevarlas al tensar los cables y vertiendo una lechada de hormigón por los pozos en que quedaban alojadas las barras verticales de la armadura. El paso siguiente fue hormigonar los cables ya “pretensados”.

El ingeniero ofrece también otros detalles de interés y así, por ejemplo, informa que “la cimentación de las pilas es directa a 4 m. de profundidad, excepto en la dos pilas de la luz principal, cimentadas con ocho pilotes de hormigón cada una, de 8 m. de largo”. Entre otros datos curiosos, valora la gran calidad del cemento empleado, de la marca ”Sansón”, la valiosa colaboración del ingeniero jerezano Francisco Ruiz Martínez, director de la obra, o del perito mecánico Ricardo Barredo. De la misma manera aporta información sobre el coste del proyecto: “la obra se contrató por 240.720 pesetas, o sea 1350 pesetas por metro lineal; los trabajos se comenzaron en otoño (de 1925), construyendo a una marcha moderada toda la parte que quedaba fuera de avenidas ordinarias y reservando para el verano la parte del río, o sea los 100 m que comprende la estructura de la luz principal; el 10 de mayo (de 1926) considerando pasado el peligro de avenidas, se empezó a cimentar esta parte; el 18 de junio se comenzó la hinca de pilotes para poyo de la cimbra; el 24 de julio el hormigonado del primer tramo y el 26 de septiembre se terminó de hormigonar el último. El 28 de octubre, ante el peligro de una avenida, se tensaron los cales dejando el puente virtualmente descimbrado y en condiciones de utilización; el 19 de noviembre, pasado el temporal de lluvias, se terminó el descimbramiento y nivelación; el 12 de diciembre se enclavaron las pilas, y el 15 de enero las juntas del hormigonado de los cables, dejando la obra completamente terminada y repasada, aunque el plazo de ejecución no termina hasta octubre próximo”…

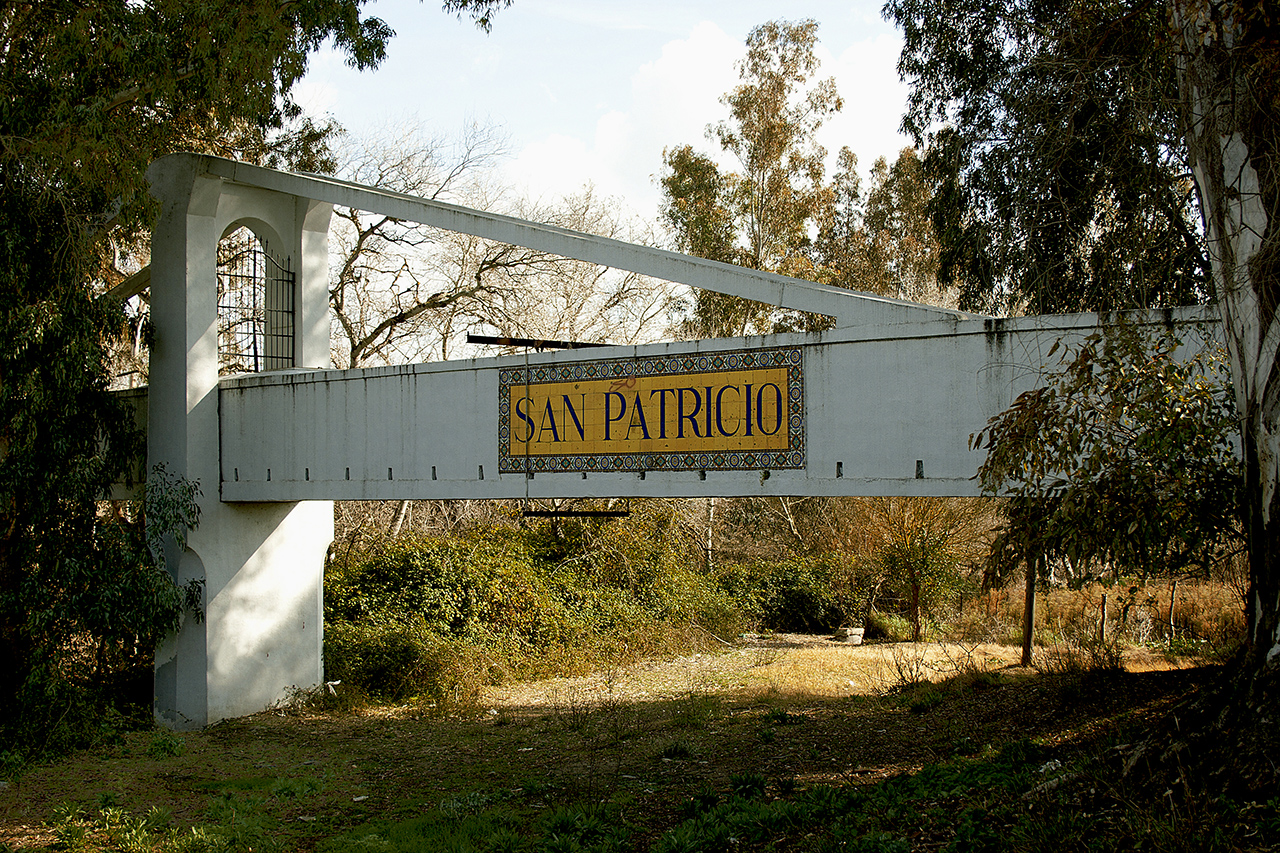

La puesta en servicio, ese mismo año de 1927, permitió prescindir de aquella obra de emergencia que Juan Gavala realizara 10 años antes. La solidez del nuevo puente-acueducto, bautizado con el nombre de San Patricio, fue puesta a prueba en las grandes avenidas de junio de 1930. En el Pantano de Guadalcacín se midió un caudal para el Majaceite de 915 m3/s. y en la cerrada de Bornos se evaluó en 1.100 m3/s. Aguas abajo, en la vega del Guadalete el caudal superó los 2000 m3/s, ocasionando, la rotura del Puente de la Florida como recogía, en una noticia sobre las inundaciones, el Diario de Jerez del 7 de junio de 1930. El acueducto de Torroja, como vemos en las imágenes de aquellos días, resistió aquella avenida dando muestras de la solidez de su estructura.

En 1956, en un artículo titulado “Cincuenta años de hormigón armado en España”, el acueducto de Tempul ya era considerado como una de las obras pioneras en esta materia (2). En Diciembre de 1961, el año de su muerte, la Revista de Obras Públicas rindió homenaje a Eduardo Torroja, reconociéndolo como “insigne maestro” y uno de los más notables ingenieros del siglo XX (3). En la selección de las obras más relevantes que ilustran este amplio reportaje figura, en primer lugar, el Acueducto de Tempul del que se afirma: “Si se considera la época en que fue realizada la obra, se nos muestra con toda claridad el autor del proyecto como un auténtico precursor del hormigón pretensado".

En el año 2006, el puente–acueducto de Torroja, que forma ya parte del paisaje fluvial, fue incluido en el catálogo del Patrimonio Hidráulico de Andalucía (4) por sus sobresalientes valores, describiéndolo como “una obra equilibrada de gran belleza formal, un ejemplo significativo de las estructuras de hormigón armado próximo al ideario funcionalista tradicional en los ingenieros de caminos de las primeras décadas del siglo XX”.

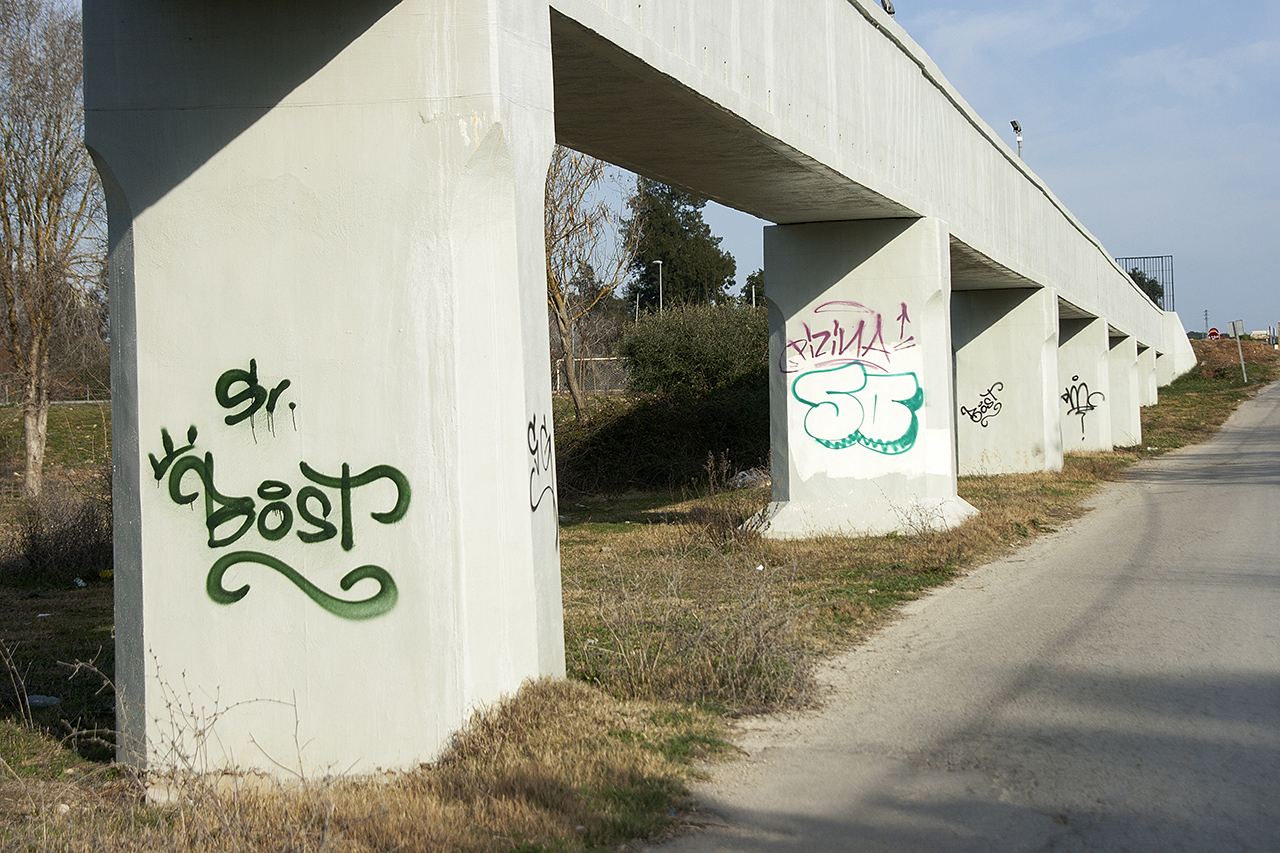

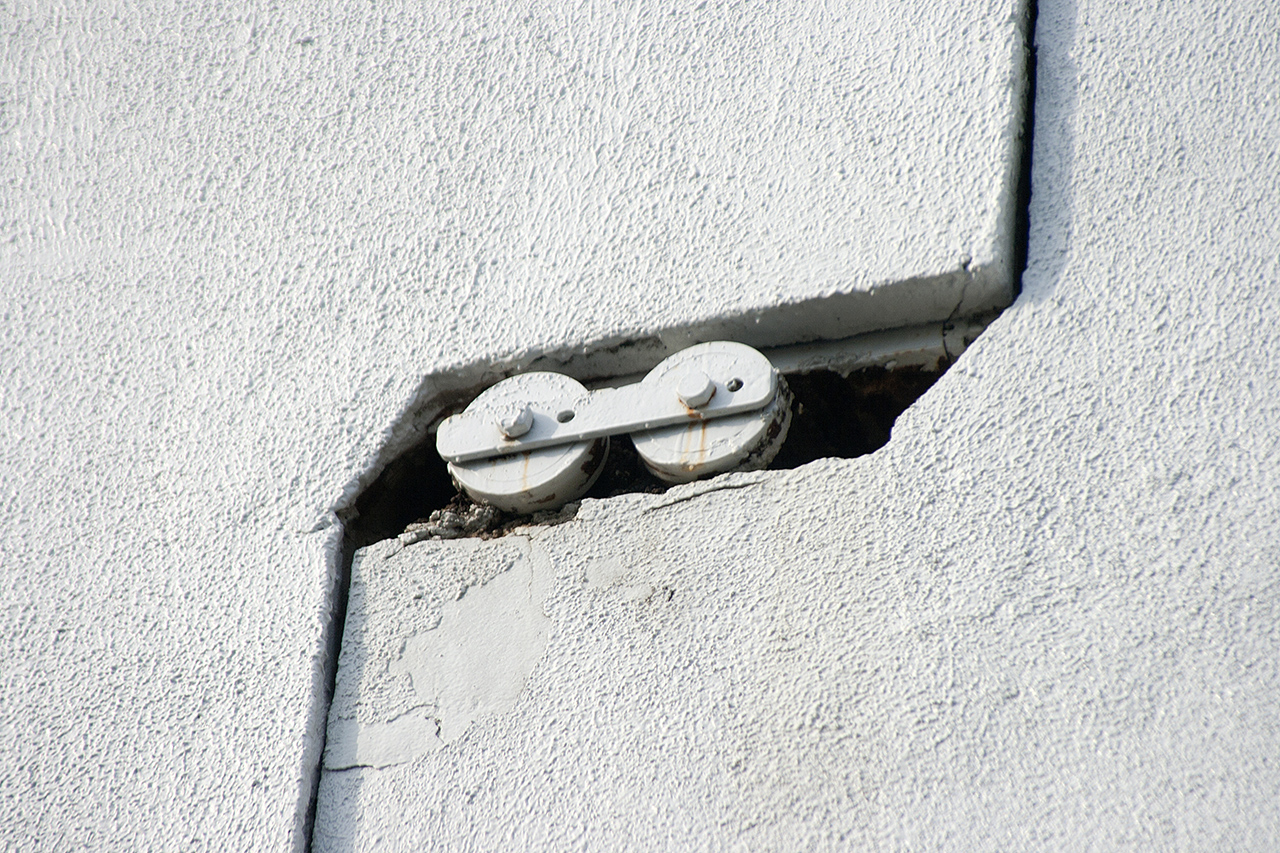

En el año 2008, siendo ya una obra “octogenaria”, le llegó el momento de su restauración integral tras décadas de progresivo deterioro. La empresa municipal Aguas de Jerez acometió obras de reparación y adecentamiento al término de las cuales el acueducto ofreció una imagen renovada que consiguió revitalizar esta obra, considerada ya como “clásica” en la ingeniería civil española. Lástima que durase poco tiempo ya que, lamentablemente, el vandalismo, en forma de grafitis y pintadas, se ha cebado con las pilas y cajones de esta casi centenaria obra, que merecería mayor protección.

Confiamos que, con las obras de restauración de ribera previstas para este paraje del Guadalete, el puente-acueducto de Tempul, pueda lucir de nuevo, junto a sus “vecinos”, el puente de hierro de La Florida y el del acueducto de los Hurones, como se merece una obra señera de la ingeniería civil española del siglo XX.

Nota: Las fotografías en sepia que ilustran este reportaje han sido tomadas de Agencia de la Obra Pública de Andalucía. Consejería de Obras Públicas y Vivienda. Los croquis, han sido tomados de los números citados de la Revista de Obras Públicas.
